TK750

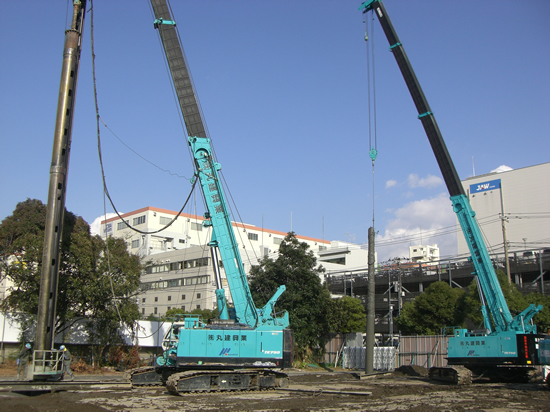

機械紹介 TK750
- 最大吊上荷重75tのテレスコブーム式クローラクレーンベース
- アウトリガーを張る必要がなく、狭所での施工、移動段取などを軽減した効率の良い施工が可能！
- ベースマシンが大型であり、吊下げ式リーダーの為、作業半径の遠い施工、段差施工にも効果的！
寸法図
カタログ
機械寸法
| A全高 | 3400 | ||
|---|---|---|---|
| B全長 | 12.525 | ||
| C全幅（クローラ縮小時） | 3200 | ||
| D全幅（クローラ拡張時） | 4830 | ||
| Eクローラ長 | 5880 | ||
| Fクローラ幅 | 800 | ||
| G旋回半径 | 3950 |
諸元（ベースマシンのみ）
| 全装備質量 | 64.8 t | ||
|---|---|---|---|
| 平均接地圧 | 79.0 kPa {0.805 kgf/cm2} | ||
| ブーム長さ | 9.99 ～ 30.1 m | ||
| 主フック最大地上揚程 | 30.4 m | ||
| 主フック最大作業半径 | 27.8 m | ||
| 主ブーム形式 | 箱型4段式、2・3段同時、4段単独伸縮 | ||
| ワイヤロープ | 主巻用 | φ22 mm ×170 m IWRC 6×Fi (29) C/O 難撚性 |
|
| 補巻用 | φ22 mm ×75 m IWRC 6×Fi (29) C/O 難撚性 |
||
| サード(オプション)用 | φ18 mm ×170 m IWRC 6×Ws (26) C/O 難撚性 |
||
| エンジン | 型式 | 三菱6D24-TLE2A | |
| 総排気量 | 11.945 L | ||
| 定格出力 | 235 kW / 2,000 min-1 ｛320 PS / 2,000 rpm｝ |
||
| 燃料タンク容量 | 400 L | ||
| 走行速度 | 1.9・1.2 km/h | ||
| 登坂能力 | 40 ％ (21.8 度) | ||
